久々のドハマり。

ここのところ必要な部品の制作を頼んでいたので約3週間程メイン作業をストップしてました。
エッティンガーターボですがそろそろ出来そうと言う事で今回新品で作ったハーネスの各カプラーの場所などの確認でもしようと思いエンジンルームにハーネスを合わせてみる。

その間はライト外したところが汚かったので掃除したりいろいろパーツ頼んだりとまぁノンビリとしてましたが･･･

ハマりました。

ウチでベンツをフルコンにする場合エンジンルームで純正ハーネスを使うのはスターター、水温センサー（電動ファン）、フューエルポンプ関係だけ。
結構他所でやったフルコンを見ると純正のフューエルポンプリレーを使ってますがそれじゃ意味がないので使いません。
極力ベンツ純正リレーやセンサーは外して国産車用の物に換えた方が後々コストも抑える事が出来ますしね。

いよいよ頼んでたパーツが出来たと言うのでテストするのにスタータースイッチの純正信号線を使いますのでテスターあてると･･･ん？

まだスイッチ入れてないので導通してる？

おかしいなぁ～と思い直でスターターを調べるとD端子も導通しちゃってる。
オルタから来てバッテリーなどに行くメインのターミナルもGNDに落ちてる。

そー言えばこの車3～4日するとバッテリーがあがる症状があったなぁ～と思いだす。
このままでハーネスを繋ぐとショートする可能性がある。
仕方ないのでどこでGNDに落ちてるか調べ始めたのがドハマりの始まり（笑）

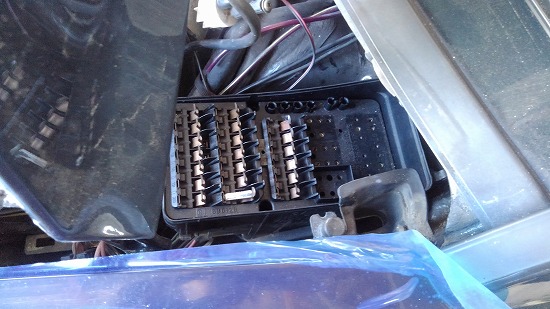

追ってヒューズBOXまで来た。このヒューズBOXって結構面倒なので出来ればこの辺で分かると助かる。←これが時間がかかった理由なの（笑）

この時点で前のフルコンハーネスを戻したハーネスはあっても新たに追加したり作ったハーネスは無いのにこの辺をいろいろ調べる。

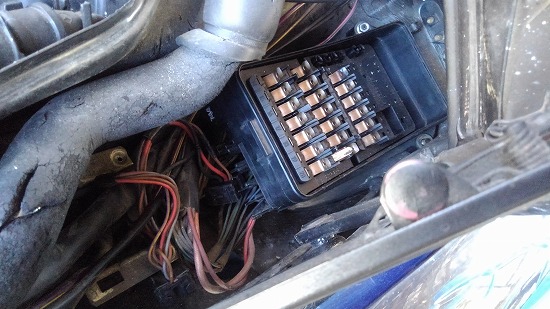

で画像の13番の白いヒューズ。ここがどうも関係してるとこまでは来た。
本来ここはハザードや時計などの場所。
ここが導通してるとメインの電源がGNDに落ちてるようだ。
ウチに16Vが何台かあるので全部調べてみたけど通常はここで導通してない。
でもここのヒューズ抜くと通常通りなの。

しょうがないのでヒューズBOX下のカプラーを外して調べてみる。

もうこの辺りで大分テンション下がってます。
いろんな16Vを見てきたけどやっぱD車に比べてEU車は結構追加でいろいろハーネス弄ってる事が多い。
特に初期の2.3-16Vなどは結構一台一台違う事もある。（ほとんどないけど）
また並行車だと元AT車両だったりするので結構違う事もある。
現にこの車も配線図と比べるとハーネスの色が結構違ってて余計に悩ませるぜ。

いろいろ調べてるうちにもうチマチマやってんのに疲れたので一気に片付けるモードに入ります。

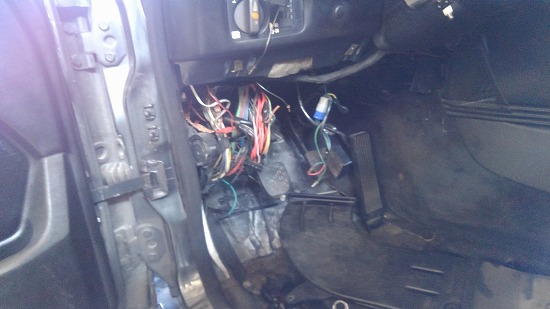

この時点でヒューズBOX外して～までやってる（汗）

さらに配線追っていくとヒューズBOX下カプラーの一つに行きついた。フゥ～

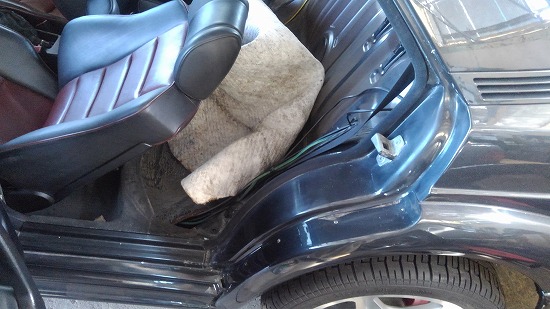

カーペット剥がしてシート外して･･･まぁどれもそうですけどこの辺結構汚い（笑）
もうこうなったら見たところは全部綺麗にしてやるつもりで作業に没頭。

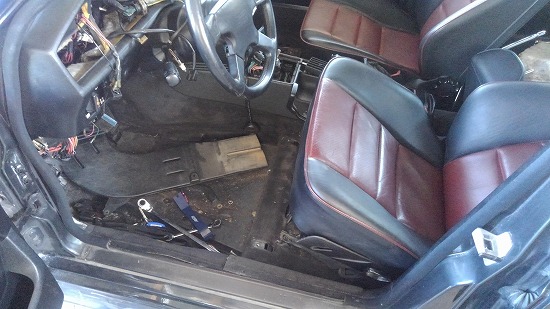

もうここまで来た（笑）
さらに追います。

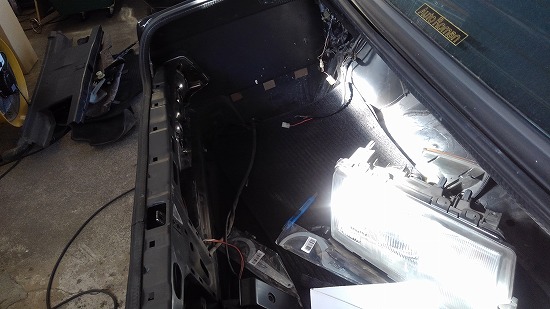

ここまで来た。
そうそうヘッドライトが汚かったので左右共レンズ外して掃除済♪
で辿り付いたのがここ。

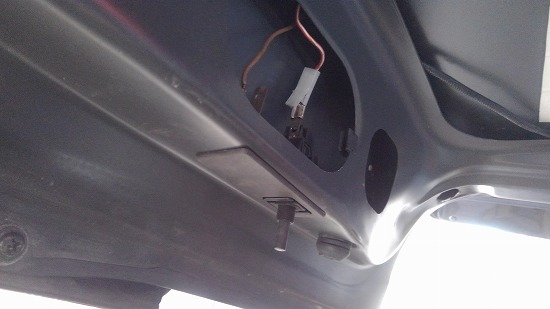

まさかのトランクランプスイッチが落ちてました。ﾊｧ～

ここに来てるハーネスの色が配線図と違うっての。
でもカプラーから出てるハーネスを配線図で追うとここに来るのだ。

コイツのおかげで3～4日ハマってしまった。
コイツは特に重要ではないので電球抜いて終了。
多分ドアスイッチなんかと同じスイッチなんだろうけどね。

多分コイツのせいでバッテリー上がりも出てたんだろうね。
まだわからないけど（笑）

しかしここまでハマってもこれの作業自体これの修理で預かってる訳じゃないので。＿|￣|○

で今日は午後から横須賀に出来たパーツを取りに行くのでここで終了。
ただここまでバラして戻すのが･･･面倒なのさ！

結構いろんなところのハーネスにパックンチョ（今言わないのかな？）使ってたり要らない配線切ったままだったりと結構酷いので先にも書きましたが見たところは全部綺麗にするつもりでバラしたので直します。←これがかなり地味で時間かかるのだ。

作り物などが揃ってきたのでそろそろやり始めたいけど先にこっちを元に戻さねば。

作り物も現車が無い状態で作ってもらったんでやはりそのままでは使えそうもない。
これは仕方ないかもしれないけど手間だ。

この車につかるかなぁ～と何点か海外より取り寄せ中だし。

こっちのドハマり作業はもう原因が分かったので後は戻せば先の作業は楽しいレイアウトを考えるだけ♪

いつもは結構コスト云々があるので見た目なんかは結構拘らないですが今回はフィッティングからメッシュホースに配管制作までBさんの気に入るようにやるつもり。
